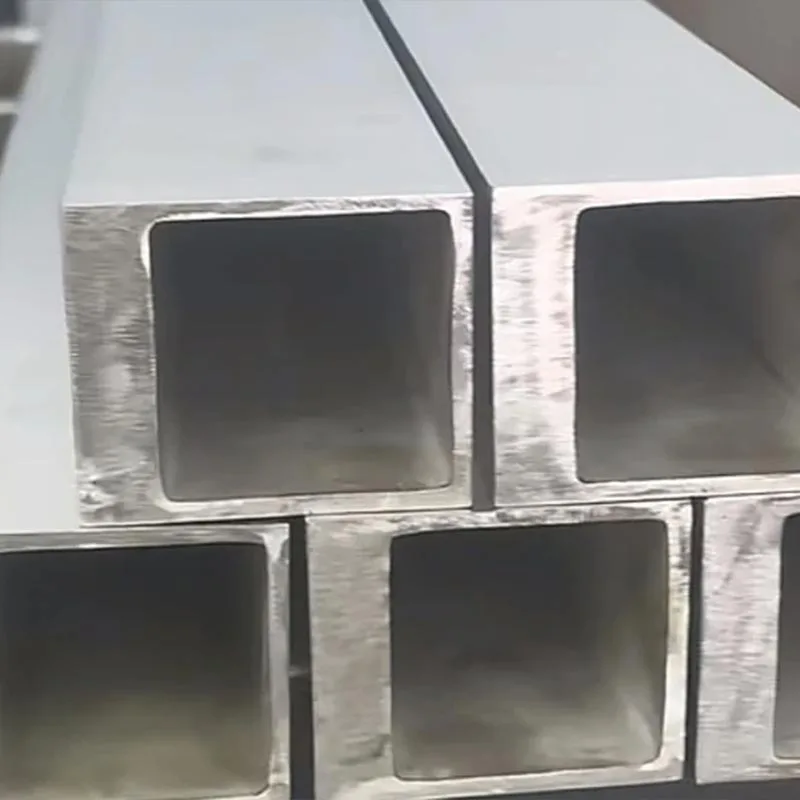

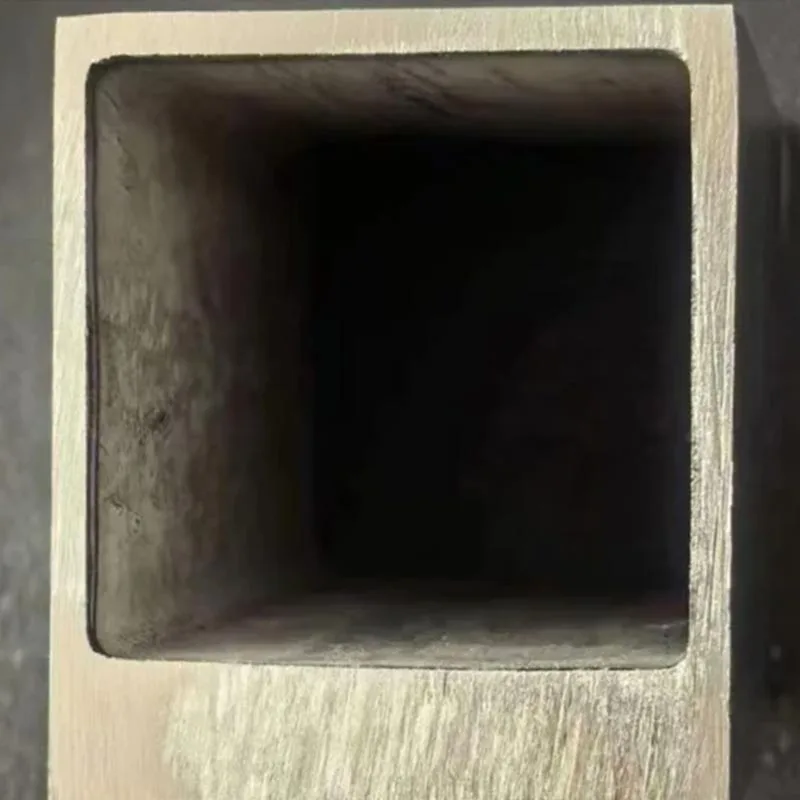

Ống làm mát bằng chất lỏng của trung tâm dữ liệu

Ngâm hai pha làm ngưng tụ chất điện môi trên bề mặt lạnh, nâng cao mức áp suất của ống. Sưởi cửa sau bộ trao đổi sử dụng nước bên trong tủ làm mát bằng không khí. Phun tia làm mát nguyên tử hóa chất điện môi trực tiếp lên chip. JILAIDA, một nhà sản xuất chuyên nghiệp tại Trung Quốc, ép đùn các Ống làm mát bằng chất lỏng của Trung tâm Dữ liệu thành một mặt cắt ngang thành không bằng nhau tùy chỉnh phù hợp với bất kỳ kiến trúc nào mà dự án chỉ định — hầu hết các nhà khai thác đều chạy hai hoặc ba trong cùng một hội trường. Chất liệu Sự lựa chọn được thúc đẩy bởi hóa chất làm mát, không phải kiến trúc: 304 dành cho các vòng kín có nồng độ glycol thấp dưới 50 °C; 316 cho nồng độ glycol cao hơn, nhiệt độ cao hoặc chất lỏng điện môi nơi clorua có thể tạo thành hố 304 hơn hàng ngàn giờ; và hợp kim niken - C276, N06625, HC-22 - khi vòng lặp bao gồm bộ trao đổi nhiệt dạng tấm hàn với đồng hoặc nhôm ở mặt thứ cấp, tạo ra rủi ro về điện.

Mỗi ống làm mát bằng chất lỏng của Trung tâm dữ liệu từ Ji lai da đều có EN 10204 3.1 MTC bao gồm hóa học, cơ khí tính chất và kiểm tra kích thước; Nhân chứng của bên thứ ba của SGS, BV hoặc TUV có sẵn theo yêu cầu. Đội mua sắm lấy nguồn trực tiếp từ nhà sản xuất Trung Quốc theo điều kiện FOB, CIF hoặc DDP - không có chênh lệch từ công ty thương mại, trực tiếp tại nhà máy giá cả, tính khả thi của dụng cụ cộng với báo giá bằng văn bản được trả về trong cùng ngày làm việc. Gửi bản vẽ mặt cắt của bạn, thông số chất làm mát và thời hạn giao hàng đến Công ty TNHH Hợp kim Niken Giang Tô Ji Lai Da để yêu cầu báo giá.

Hóa học làm mát thúc đẩy quyết định vật liệu

Hóa chất làm mát quyết định hợp kim chứ không phải kết cấu. Nước khử ion chứa 10–30% propylene glycol chạy sạch trong 304 nếu vòng lặp vẫn kín và chất ức chế được duy trì. Đẩy glycol vượt quá 40% hoặc nhiệt độ trên 50°C, và 316 là thông số kỹ thuật an toàn hơn - 2% molypden của nó chống lại sự rỗ khi glycol phân hủy. Chất lỏng điện môi như Novec 7100 nhẹ về mặt hóa học nhưng có dấu vết clorua từ các chất tẩy rửa còn sót lại theo thời gian; 316 đóng rủi ro đó. Ở đâu một Bộ trao đổi nhiệt dạng tấm hàn đồng giới thiệu đồng hoặc nhôm ở phía thứ cấp, nguy cơ điện chuyển thông số kỹ thuật sang niken hợp kim — C276, N06625, HC-22 — và Công ty TNHH Hợp kim dựa trên Niken Giang Tô Ji Lai Da ép đùn những hợp kim đó trong cùng hồ sơ tường không bằng nhau trên một lần chạy tùy chỉnh.

Bên trong vòng lặp: Từ Rack Manifold đến Tháp giải nhiệt

Vòng làm mát tách ra ở bộ phân phối chất làm mát (CDU). Về phía thứ cấp — giá đỡ đa dạng cho CDU — nhiệt độ ở mức 25–40 °C, áp suất vừa phải và ống xử lý sự phân phối dòng chảy. Về phía chính - CDU đến máy làm lạnh hoặc tháp giải nhiệt - nhiệt độ giảm xuống 5–15 ° C, áp suất tăng cao hơn và ống chịu toàn bộ tải nhiệt. Các ống làm mát bằng chất lỏng của Trung tâm dữ liệu ở mỗi bên cần có thành, hợp kim và MTC khác nhau. Chỉ định cả hai dưới một phần số là sai lầm phổ biến nhất của người mua: phía thứ cấp thường muốn 304 với phần 3,3 / 3,3 / 3,3 / 13 mm, phía chính muốn 316 với thành đế dày hơn và độ đồng tâm lỗ khoan chặt hơn. Nguồn cả từ Ji lai da trong một đơn đặt hàng duy nhất để tránh sự chậm trễ trong việc phân chia lô hàng.

Một RFQ thực sự và nó trông như thế nào

Một nhà điều hành colocation của Singapore đã gửi yêu cầu bên dưới về trung tâm dữ liệu biên 5 MW ở Johor Bahru. Trao đổi cho thấy cách thức chuyển đơn đặt hàng Ống làm mát bằng chất lỏng của Trung tâm dữ liệu từ RFQ sang PO tại nhà máy của chúng tôi.

Người mua ( Singapore, nhà điều hành colocation): "DC biên 5 MW ở Johor — nhúng một pha với Novec 7100 bật hàng mật độ cao, tấm lạnh theo tiêu chuẩn. Một hồ sơ hoặc thông số kỹ thuật riêng biệt? Ngâm ở 40°C, tấm lạnh ở 25/35 °C, 15% PG. Cần MTC theo EN 10204, ngâm và thụ động. Trích dẫn 1200 m, chia 60/40, CIF Pasir Gudang."

Hồi đáp:"Thông số kỹ thuật riêng — OD và tường khác nhau. Tấm nguội: 304, OD 25 mm, tường 3,3 / 3,3 / 3,3 / 13 mm, ngâm, MTC 3,1, 800m có hàng. Ngâm: 316 — vết clorua trong hố Novec 304, 2% Mo sẽ đóng lại. OD 28 mm, Ra 0,8 µm, 6 tuần dẫn đầu cự ly 400 m. Cả hai đều vận chuyển CIF Pasir Gudang trên một chiếc 40 HC. RFQ → báo giá → PO trong 5 ngày làm việc."

Người mua:"Hai phần tiếp theo. MTC có đủ hay chúng ta cần nhân chứng của bên thứ ba cho phần chìm đắm? Ngoài ra, bể ngâm có dấu vết đồng từ quá trình hàn trao đổi nhiệt - điều đó có làm thay đổi khuyến nghị về hợp kim của bạn không?"

Hồi đáp:"Không yêu cầu bên thứ ba đối với MTC tiêu chuẩn, nhưng SGS hoặc BV có sẵn theo yêu cầu. Trên đồng — vâng, điều đó thay đổi mọi thứ. Các ion đồng với 316 tạo ra một tế bào điện. Di chuyển ngâm đến C276 hoặc N06625, cùng một bức tường và Ra. Giá mỗi mét cao hơn nhưng cặp đôi đồng-không gỉ được loại bỏ. Gửi RFQ cập nhật, báo giá được sửa đổi trong cùng ngày."

Năm kiến ​​trúc, hai mặt của CDU, một trích dẫn. Gửi bản vẽ mặt cắt của bạn, thông số chất làm mát ở mỗi bên vòng lặp, và thời hạn giao hàng mục tiêu - Công ty TNHH Hợp kim dựa trên Niken Giang Tô Ji Lai Da trả lại tính khả thi của dụng cụ, bằng văn bản báo giá và thời gian giao hàng trong cùng ngày làm việc, trực tiếp tại nhà máy từ Trung Quốc theo FOB, CIF hoặc DDP.
